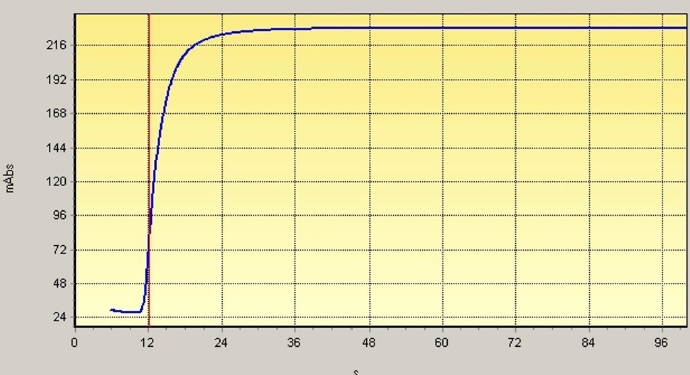

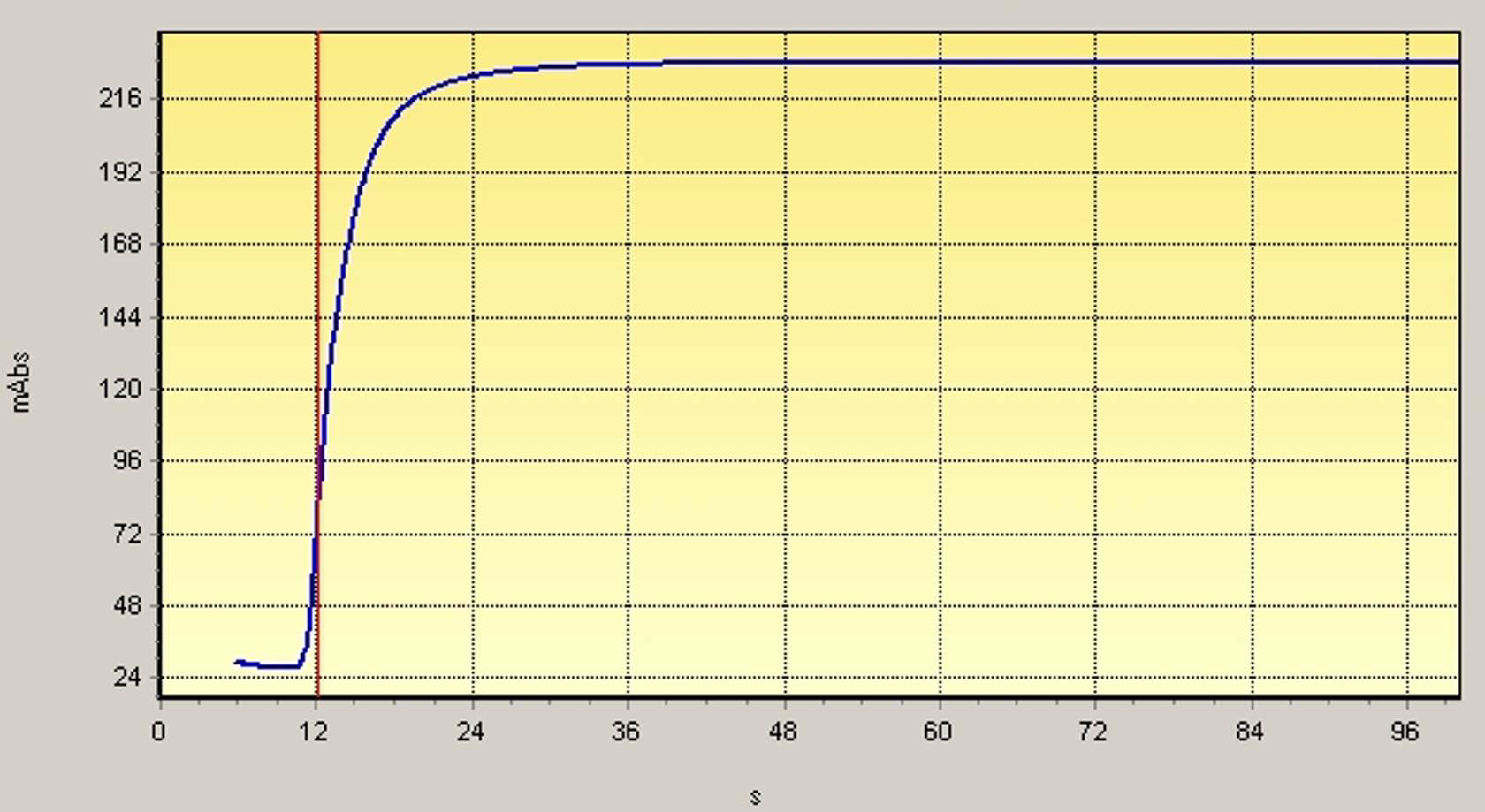

Las gráficas de reacción son la representación gráfica de las reacciones que tienen lugar dentro de las cubetas de reacción de los sistemas ACL TOP y que son el resultado de la interacción de la muestra, reactivos, cubeta de reacción y estado del instrumento.
En la parte final del ciclo analítico, estos analizadores realizan la detección y cuantificación del analito mediante un sistema foto-óptico que permite dibujar una gráfica de reacción. Una vez el software elabora la gráfica, el sistema aplica sobre la misma un algoritmo de cálculo matemático que permite la obtención de un resultado, al que denominamos “Unidad Primaria”.
Los analizadores ACL TOP son capaces de usar tres metodologías distintas dependiendo del test a realizar. En cada una de ellas la forma de la gráfica de reacción es característica y puede diferenciarse fácilmente.
Estos coagulómetros disponen de dos longitudes de onda diferentes, 405 nm y 671 nm, y cada ensayo está configurado para utilizar una de ellas.

Este término se refiere a cualquier método analítico que utiliza una reacción cuyo resultado final es la formación de una sustancia coloreada (p-nitroanilina, p-NA).

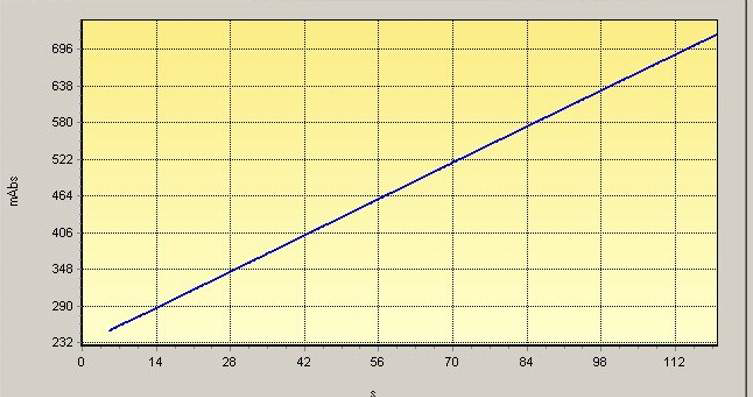

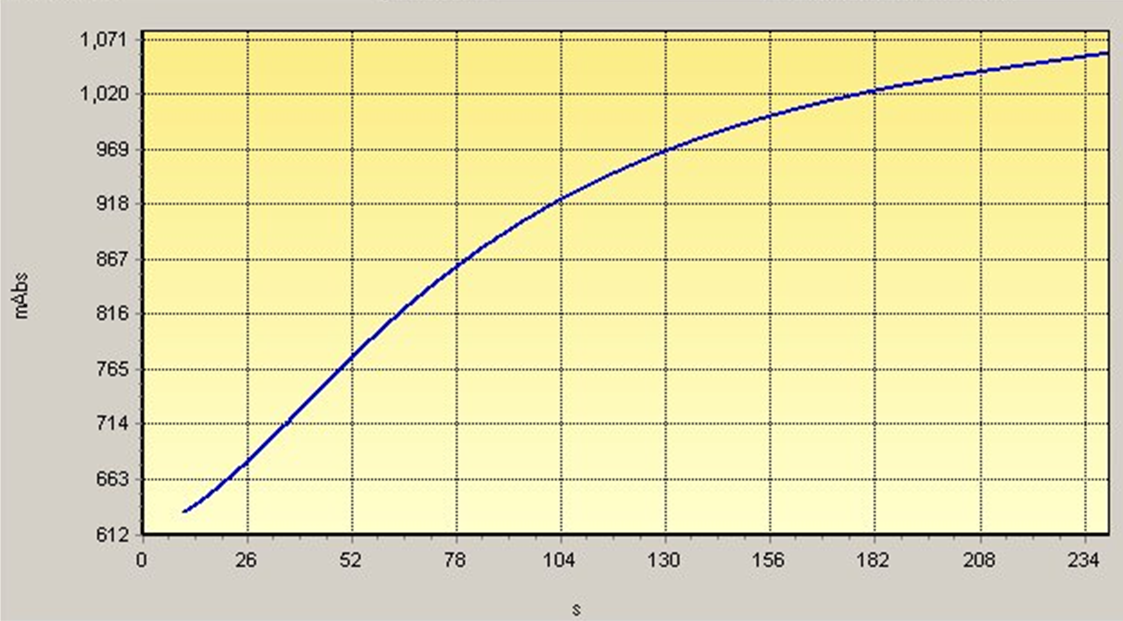

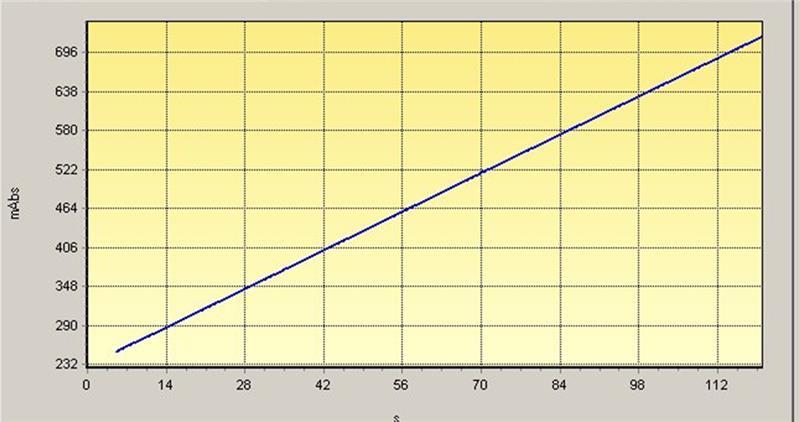

La gráficas de los test cromogénicos son:

Mide y registra directamente la concentración de un analito en la muestra (no su actividad), midiendo el cambio en la densidad óptica.

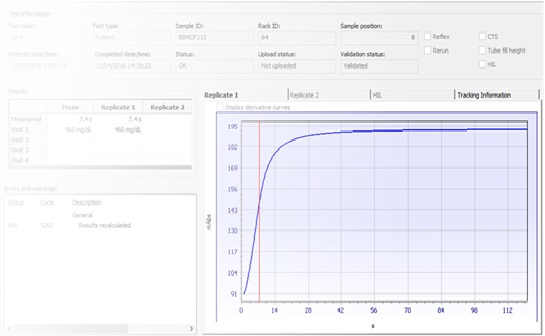

La diferencia entre máxima absorbancia y mínima de la reacción (Δ: Delta de la curva) se relaciona con la concentración de Fibrinógeno de la muestra:
